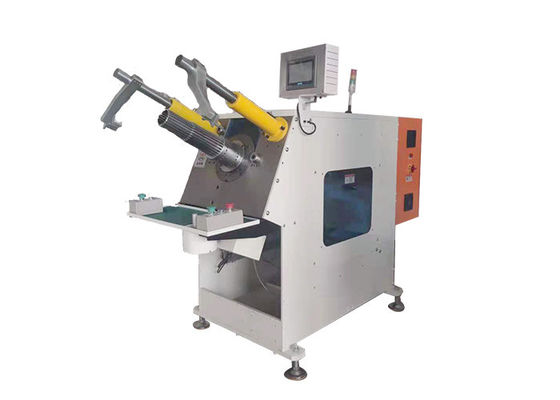

Cooling Fan Motor Coil Inserting Machine Perkakas Cepat Ubah Winding Inserting
Mesin Penyisipan Coil SMT-QX16 dicirikan oleh perkakas cepat, dengan struktur sederhana yang ditingkatkan.
(1) Parameter Teknis Mesin Memasukkan Kumparan
Cooling Fan Motor Coil Inserting Machine Perkakas Cepat Ubah Winding Inserting | |
Model |
SMT-QX16 |
ID stator |
20~Φ100mm |
OD stator |
160mm |
Tinggi tumpukan |
120mm |
Perjalanan perkakas |
70mm |
Kabel yang kompatibel |
Cu / AL |
Kisaran nomor slot |
slot 24~48 |
Sumber Daya listrik |
380V/50/60Hz 6.5Kw |
Bobot |
1150Kg |
Dimensi |
(L)2380×(L)1280×(T)1700mm |
(2) Fitur Utama Mesin Memasukkan Kumparan
A. Baji dan koil semuanya secara otomatis dimasukkan ke dalam stator;
B. Mengadopsi motor servo untuk mendorong koil;dengan fungsi pra-mendorong koil;
C. Memotong kertas menjadi depot baji digerakkan oleh motor servo;kecepatan dapat disesuaikan;
D. Mengadopsi motor servo untuk memberi makan slot kertas dengan slot, slot interval atau slot lewati;panjang kertas baji dapat disesuaikan;
E. Perkakas dan bagian pemotong baji dirancang untuk menjadi modular, dapat diubah bersama satu kali;
F. Pengontrol PLC dapat mendeteksi posisi kesalahan, dengan fungsi diagnosis kesalahan;
G. Dilengkapi dengan perangkat kertas pra-pengumpanan dan memenuhi konsistensi panjang kertas;
H. Kecepatan koil dorong dapat disesuaikan sesuai dengan ukuran kawat yang berbeda;
I. Operator bekerja dalam posisi berdiri;
J. Menekan tombol untuk menghidupkan mesin dengan kedua tangan;
K. Waktu pergantian: 10 menit;
(3) Alokasi Utama Mesin Pemasuk Kumparan (standar)
Pengontrol PLC: INOVANCE (Cina);
Sistem motor servo: INOVANCE (Cina);
Elemen sensor: OMRON (Jepang), AUTONICS (Korea);
Elemen listrik lainnya: SCHNEIDER (Prancis), IDEC (Jepang), Delixi (Cina);
Sekrup bola: HIWIN (Taiwan)
Bantalan: NSK (Jepang), SKF (Swedia);
Elemen pneumatik: AirTAC (Taiwan);
Tekanan sumber udara: 0,5 ~ 1MPa;
Daya: 3 Kw; (sesuai konfigurasi aktual)
Sumber Daya: 3-fase 380V/50Hz;
Berat: 1000Kg;
Dimensi untuk Ref.(mm): (L)1800×(L)1000×(T)1600;
(4) Layanan
Kami fokus pada pengembangan dan produksi mesin untuk produksi motor induksi yang berbeda, seperti mesin Winding, Mesin Coil Inserting, dll.
Desain dan manufaktur adalah standar kecuali pelanggan memiliki permintaan khusus.Misalnya, desain bentuk, alokasi dan warna, dll.dapat dispesifikasikan.Selain itu, kami dapat membantu mengatur tata letak mesin di lokasi pelanggan bila diperlukan.
Teknisi kami akan menyediakan pelanggan dengan dukungan teknis profesional.Dalam masa garansi satu tahun, beberapa dukungan dan suku cadang yang perlu diganti akan gratis.
Layanan purna jual di luar negeri juga tersedia.Jika pelanggan membutuhkan bantuan kami, teknisi purna jual kami akan berada di lokasi pelanggan dalam waktu singkat.
Kami berada dalam konsep layanan yang aman, profesional dan efisien "kebijaksanaan dan kemanusiaan menuju arah perkembangan, teknologi dan dunia secara bersamaan dengan kemajuan", untuk memenuhi kebutuhan pelanggan yang berbeda untuk menciptakan karir yang cemerlang.
(5) Proposal Lini Produksi
Dengan pelayanan yang baik, tim profesional dan kualitas yang dapat diandalkan, SMT menyediakan pelanggan dengan berbagai jenis peralatan untuk berbagai produksi motor.Ini bisa berupa satu set mesin atau seluruh lini produksi dari proses penggulungan hingga proses pembentukan akhir.Jadi khusus untuk pelanggan yang menginginkan seluruh lini produksi, kami dapat menyediakan layanan konsultasi teknis manufaktur dan layanan proyeksi Turn-key, termasuk evaluasi biaya motor, pengetahuan manufaktur, pelatihan staf, bahkan proyek turn-key lengkap.
(6) Detail Tampilkan
