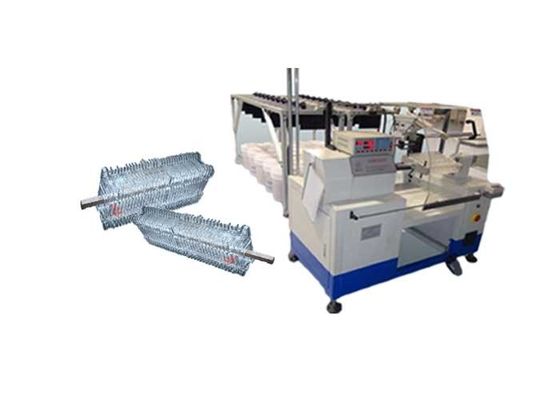

Mesin Winding Stator Otomatis SMT - R650 Untuk Auto Starter Stator
1. Mengadopsi pengontrol tujuan khusus untuk mewujudkan fungsi auto winding, auto arraying, slot crossing, auto get through wax tube dan pengaturan output, dll.
2. Mesin ini cocok untuk melilitkan koil untuk motor tenaga besar.
3. Perkakas dapat diperpanjang dan ditarik secara otomatis, oleh karena itu, tidak perlu melepaskan perkakas saat mengeluarkan koil yang sudah jadi, sehingga mengurangi tenaga kerja dan meningkatkan efisiensi.
4. Ini bisa menghasilkan gulungan dimensi yang berbeda yang untuk stator ukuran seri yang sama dengan menyesuaikan perkakas, dan ketegangan disesuaikan.
(1) Parameter Teknis Utama
Model | DR650 |
Diameter ayunan | ≤650mm |
Panjang efektif perkakas | ≤400mm |
Nomor kawat paralel | ≤20pcs |
Diameter kawat | 0,4-1,5mm |
Lebar susunan kabel | 400mm |
Sumber Daya listrik | 220V/50/60Hz 1.5Kw |
Berat mesin | 950kg |
Tekanan udara | 0,4-0,6MPa |
Dimensi mesin | (L)1500*(W)1700*(H)1550mm |
(2) Langkah-langkah pengoperasian mesin ini
Efisiensi produksi mesin ini
Sekitar 1000pcs / 8 jam, itu hanya ide kasar, tergantung pada nomor slot angker dan nomor belokan.
Muat angker pada pesawat ulang-alik secara manual, tekan tombol MULAI, pesawat ulang-alik akan mengirimkan angker ke posisi belitan, dan belitan otomatis, pengindeksan dan pemotongan kawat, setelah selesai, pesawat ulang-alik akan mengeluarkan angker yang sudah jadi dari posisi belitan, operator menurunkan angker yang sudah jadi , satu siklus selesai.
(3) Fungsi dan Karakteristik Utama Mesin
Perkakas berliku: setiap mesin memiliki satu set perkakas berliku dan tiga bentuk berliku vertikal.
Seluruh rangkaian perkakas dapat diubah, dan dibutuhkan sekitar 15 menit.
Meja putar adalah struktur dua stasiun.Ini mengadopsi sistem servo untuk memutar dan mengindeks bentuk transfer.
Biarkan tiga kabel berliku secara bersamaan.
Spindel utama dikendalikan oleh motor servo.Keakuratan angka putaran koil adalah ±1 putaran.
Kecepatan putaran kerja dapat diatur.Mesin tidak memiliki getaran dan kebisingan yang berbeda.
Bebas dari kerusakan enamel dan kawat putus.Setelah kabel tembaga habis, mesin akan berhenti secara otomatis.
PLC dapat mengatur nomor belokan, kecepatan belitan, tinggi tenggelam perkakas, kecepatan tenggelam perkakas dan arah belitan.
Spindel X dan Y dari pelacur kawat dan pemotong kawat mengadopsi sistem servo.Itu dapat menyesuaikan panjang kawat jembatan dan kawat timah.
Perkakas tenggelam mengadopsi sistem servo.Jumlah segmen maks perkakas yang ditenggelamkan adalah 6.
(4)Profil OEM/ODM
Mengambil keuntungan penuh dari insinyur yang berpengalaman, profesional yang terampil, peralatan yang sempurna, kontrol proses manufaktur yang ketat dan jaringan layanan cakupan luas, kami berdedikasi untuk menyediakan pelanggan kami dengan solusi optimal untuk pembuatan motor listrik.Sejauh ini, kecuali pangsa pasar yang besar di China, kami mengekspor mesin ke negara-negara di seluruh dunia seperti Amerika Serikat, Italia, Australia, India, Brasil, Meksiko, Turki, Thailand, Vietnam, Iran, dll, dan mesin kami memiliki reputasi yang baik di antara pelanggan karena tahan lama, kinerja andal, harga wajar, dan layanan purna jual yang baik.
(5) Profil Jalur Produksi
Dengan layanan yang baik, tim profesional dan kualitas yang dapat diandalkan, SMT menyediakan pelanggan dengan berbagai jenis motor AC, motor DC, layanan konsultasi teknis manufaktur motor BLDC dan layanan proyeksi Turn-key, termasuk evaluasi biaya motor, pengetahuan manufaktur, pelatihan staf, dan menyelesaikan proyek turn-key.
(6) Tentang Cerdas
Terletak di Suzhou, kota industri yang indah, jantung perdagangan di Delta Sungai Yangtze, Smart berspesialisasi dalam R&D, manufaktur, dan penjualan mesin motor induksi.Mesin kami yang diproduksi di pabrik Suzhou terutama diterapkan pada motor induksi seperti motor mesin cuci, motor AC, motor pompa, motor koil, motor tiga fase, motor kipas dan motor kompresor, dll.
