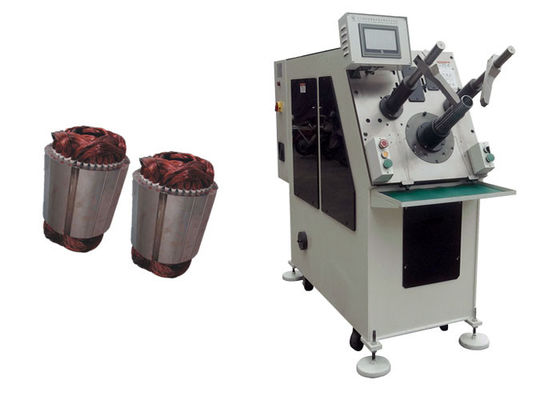

Mesin Penyisipan Berliku Stator Motor Kecil Mesin Memasukkan Kumparan Otomatis

Mesin Penyisipan Berliku Stator Motor Kecil Mesin Memasukkan Kumparan Otomatis

  • Mesin Penyisipan Berliku Stator Motor Kecil Mesin Memasukkan Kumparan Otomatis
  • Mesin Penyisipan Berliku Stator Motor Kecil Mesin Memasukkan Kumparan Otomatis
Mesin Penyisipan Berliku Stator Motor Kecil Mesin Memasukkan Kumparan Otomatis
Detail produk:
Tempat asal: Cina
Nama merek: SMT
Sertifikasi: ISO / SGS Audit
Nomor model: SMT-k90
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: Negotiable
Kemasan rincian: Plywood Box Dengan Plastic Bag
Waktu pengiriman: 7 - 10 minggu
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 1/7 - 10 minggu
Kontak
Detil Deskripsi produk
Name: Small Motor Automatic Coil Inserting Machine for Stator / Coil Inserting Machine Model: K90
Stator I.D.: 20-100mm Stator O.D.: ≤160mm
Tooling Travel: 3-10mm Power Supply: ≤70mm
Condition: New Warranty: 12 months
Cahaya Tinggi:

Mesin Penyisipan Coil

,

Mesin Penyisipan Wedge

Mesin Memasukkan Kumparan Otomatis Motor untuk Mesin Memasukkan Stator / Kumparan SMT - K90





Kumparan sisipan mesin dan baji secara bersamaan, penyisipan kumparan dikendalikan oleh sistem motor servo, dan penyisipan baji oleh motor frekuensi variabel.
Ini dikendalikan oleh HMI, dan mesin dapat mendiagnosis kerusakan secara otomatis.
Mesin ini cocok untuk bahan wedge roll Polyester Film dengan ketebalan tetap dan lebar tetap (dimensi lebar dan ketebalan disediakan oleh pelanggan)
Pengumpanan baji adalah dengan motor loncatan, panjang pengumpanan, pemotongan, pembentukan, memasukkan nomor slot dapat diatur.
Baik kawat tembaga dan kawat aluminium berlaku.
Kapasitas produksi 25s/set (tidak termasuk jam kerja untuk pekerjaan tambahan)
Tingkat kualifikasi utama untuk kawat tembaga≥98,5%, setelah pengerjaan ulang, tingkat 99,5%



Mesin Penyisipan Berliku Stator Motor Induksi Otomatis

Rincian Cepat:

1. Secara otomatis memasukkan belitan ke dalam slot stator.
2. Mesin ini digunakan untuk stator motor induksi.
3. Penutup belitan/kumparan dan baji/atas dimasukkan secara bersamaan.
4. Operasi sederhana, kebisingan rendah, kecepatan cepat dan otomatisitas tinggi.
5. PLC dan kontrol layar sentuh.

Keterangan:

Mesin ini cocok untuk memasukkan koil dan baji ke stator dengan sistem servo;Jenis Mesin Penyisipan Lilitan Stator ini dapat memasukkan kumparan dan baji atau gelung dan baji di tengah slot ke dalam stator pada suatu waktu;pengumpanan baji harus dilakukan dengan motor loncatan, dan penyisipan koil dan baji dilakukan dengan sistem servo;parameter yang berbeda dapat diatur dalam antarmuka manusia-mesin;mode kecepatan dan pengumpanan dapat diperoleh sesuai dengan tingkat pengisian slot yang berbeda dan jenis kawat yang berbeda;produksi stator ukuran yang berbeda dapat dicapai dengan mengubah perkakas;terutama berlaku untuk motor induksi mikro seperti motor AC, motor mesin cuci, motor kompresi, motor kipas, generator dan motor pompa.

Data teknis

OD stator maksimum 160mm
ID stator 20~100mm
Panjang tumpukan stator maks 120mm
Kisaran nomor slot 8~48 slot
Tingkat makan berliku maks 80%
Kawat yang sesuai Kawat tembaga/kawat Aluminium
Sumber daya 380V / 50Hz
Sumber udara 0,5-0,8MPa
Produktivitas mesin 400 pcs/8 jam
Dimensi Mesin 1800mm × 650mm × 1700 mm
Berat sekitar 1000Kg

Aplikasi:

Mesin ini dapat memasukkan belitan/kumparan dan baji/penutup atas ke dalam slot stator secara bersamaan.Mesin ini digunakan untuk stator motor induksi yang memenuhi spesifikasi pada tabel di bawah ini.

Keunggulan kompetitif:

Operasi sederhana, kecepatan cepat dan otomatisasi tinggi, baji dan belitan dimasukkan secara bersamaan.Penghematan biaya tenaga kerja.PLC dan kontrol layar sentuh.


Fungsi dan karakteristik utama mesin
l.Mesin memasukkan koil dan baji secara bersamaan, penyisipan kumparan dikendalikan oleh sistem motor servo, dan penyisipan baji oleh motor frekuensi variabel.
2. Ini dikendalikan oleh HMI, dan mesin dapat mendiagnosis kerusakan secara otomatis.
3. Mesin ini cocok untuk bahan gulungan wedge Film Poliester dengan ketebalan tetap dan lebar tetap (dimensi lebar dan ketebalan disediakan oleh pelanggan)
4. Pengumpanan baji adalah dengan motor loncatan.panjang makan, pemotongan, pembentukan, memasukkan nomor slot dapat diatur.
5. Baik kawat tembaga dan kawat aluminium dapat diterapkan.
6. Kapasitas produksi 25s/set (tidak termasuk jam kerja untuk pekerjaan tambahan)
Komponen utama
PLC: Mitsubishi
Motor servo: Mitsubishi
Motor pengumpanan baji: Sihai
Layar sentuh: Tongtai
Silinder: SMC
Sensor: Autonics
Sakelar dan Tombol: Schneider
Bagian listrik lainnya: Delixi/Schneider

Mesin Penyisipan Berliku Stator Motor Induksi Otomatis
