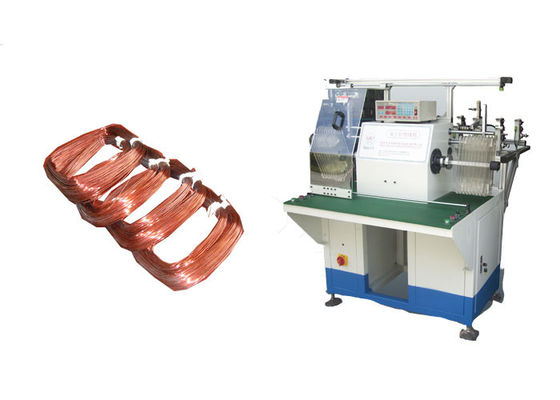

Mesin ini memiliki empat kepala berliku dan delapan stasiun operasi. Efisiensi tinggi adalah fiturnya. Mesin secara otomatis menempatkan kumparan ke dalam pengalihan yang sebelumnya tertib, terutama cocok untuk kebutuhan kapasitas produksi yang tinggi, tingkat pengisian celah yang tinggi, lubang kecil yang membuka gulungan kumparan stator. Mode berliku, seperti lompatan otomatis, pemotongan otomatis, dan pengindeksan otomatis dapat diselesaikan pada satu waktu secara berurutan, parameter dapat diatur dalam antarmuka manusia-mesin. Terus menerus / terputus dengan cara berliku dan memenuhi 2 kutub. 4 kutub, 6 kutub gulungan berliku.
(1) Parameter Teknis Utama
Model | SR350 |
Diameter kawat | 0.3-1.2mm |
Diameter berliku | 100-350mm |
Transfer jarak jauh | ≤250mm |
Kecepatan tanpa beban | 1500r / mnt |
Sumber Daya listrik | 220V / 50 / 60Hz 1.5Kw |
Berat | 900kgs |
Dimensi | 2000 * 1450 * 1500mm |
MOQ | 1 Set Mesin Winding |
Waktu pengiriman | 30 hari setelah pesanan dikonfirmasi |
(2) Langkah-langkah pengoperasian mesin ini
Efisiensi produksi mesin ini
Sekitar 1000pcs / 8 jam, itu hanya ide kasar, tergantung pada nomor slot armature dan nomor giliran.
Muat angker pada pesawat ulang-alik secara manual, tekan tombol MULAI, pesawat ulang-alik akan mengirim armatur ke posisi belitan, dan penggulungan otomatis, pengindeksan dan pemangkasan kawat, setelah menyelesaikan, pesawat ulang-alik akan mengambil armatur selesai dari posisi belitan, operator membongkar armatur selesai , satu siklus selesai.
(3) Fungsi dan karakteristik utama mesin
Winding tooling: setiap mesin memiliki satu set tooling berliku dan tiga bentuk gulungan vertikal.
Seluruh perangkat dapat diubah, dan dibutuhkan sekitar 15 menit.
Turntable adalah dua struktur stasiun. Ini mengadopsi sistem servo untuk memutar dan formulir transfer indeks.
Biarkan tiga kawat berliku secara bersamaan.
Spindel utama dikontrol oleh motor servo. Koil keakuratan angka adalah ± 1 putaran.
Kecepatan rotasi kerja dapat diatur. Mesin tidak memiliki getaran dan kebisingan yang berbeda.
Bebas kerusakan email dan kancing kawat. Setelah kawat tembaga habis, mesin akan berhenti secara otomatis.
PLC dapat mengatur nomor belokan, kecepatan berliku, ketinggian tooling yang tenggelam, kecepatan sunkle tooling dan arah putaran.
X andY spindle hooker kawat dan pemotong kawat mengadopsi sistem servo. Dapat menyesuaikan panjang kawat jembatan dan kawat timah.
Tooling sunk mengadopsi sistem servo. Jumlah segmen maksimal dari alat yang tenggelam adalah 6.
(4) OEM / ODM Profil
Mengambil keuntungan penuh dari para insinyur yang berpengalaman, para profesional yang terampil, peralatan yang sempurna, kontrol proses manufaktur yang ketat dan layanan jaringan jangkauan luas, kami berdedikasi untuk menyediakan pelanggan kami dengan solusi yang dioptimalkan untuk pembuatan motor listrik. Sejauh ini, kecuali pangsa pasar besar di China, kami mengekspor mesin ke negara-negara di seluruh dunia seperti Amerika Serikat, Italia, Australia, India, Brasil, Meksiko, Turki, Thailand, Vietnam, Iran, dll, dan mesin kami berbagi reputasi yang hebat di antara pelanggan untuk itu tahan lama, kinerja yang dapat diandalkan, harga terjangkau, dan after-service yang baik.
(5) Profil Jalur Produksi
Dengan layanan yang baik, tim profesional dan kualitas yang andal, Nide menyediakan pelanggan dengan berbagai jenis motor AC, motor DC, BLDC jasa konsultasi teknis manufaktur motor dan layanan proyeksi Turn-key, termasuk evaluasi biaya motor, manufaktur tahu-bagaimana, pelatihan staf, dan menyelesaikan proyek kunci putar.
(6) Tentang Kami
Produk ini terutama diterapkan dalam motor mobil energi baru, motor servo, generator, motor tiga fase, motor pompa, motor kompresor, motor alat rumah tangga dan motor induksi lainnya. Sebagai pemimpin dunia, kami memiliki keunggulan yang jelas dalam perakitan stator dan rotor inti, insulasi celah, belitan otomatis, penyisipan otomatis, peleburan otomatis, impregnasi resin otomatis dan teknologi produksi motor lainnya untuk berbagai ukuran dan bentuk slot stator.
Menggabungkan pengalaman bertahun-tahun dan ide desain untuk mencoba semua yang terbaik untuk memenuhi kebutuhan produksi pelanggan, kami dapat menyediakan berbagai pilihan, seperti lini produksi semi-otomatis, jalur produksi otomatis dan sistem produksi tanpa awak, dll. Tim berkualitas tinggi dan efisiensi tinggi kami selalu memberikan proyek yang optimal, dukungan teknis dan proses produksi, memproduksi peralatan berkualitas tinggi dan melakukan after service pada waktunya untuk pelanggan. Kami sangat berharap untuk membangun dan mempertahankan kontak jangka panjang dan kerjasama dengan pelanggan baru dan lama untuk berbagi prestasi teknis terbaru di industri mesin manufaktur motor.
