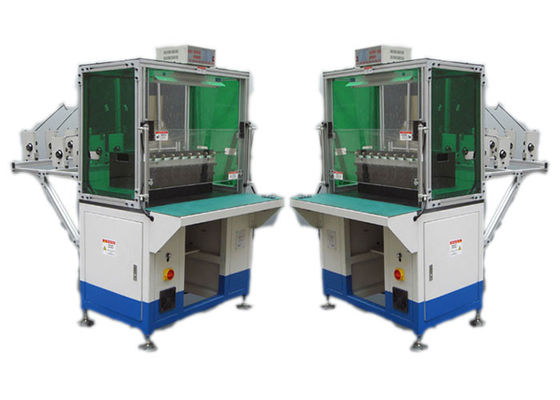

Multi Layer Automatic Coil Winding Machine untuk Micro Pump Motor SMT-DR08

Multi Layer Automatic Coil Winding Machine untuk Micro Pump Motor SMT-DR08

Multi Layer Automatic Coil Winding Machine for Micro Pump Motor SMT-DR08

Detail produk:

Tempat asal: Cina
Nama merek: SMT
Sertifikasi: ISO9001/SGS
Nomor model: SMT-DR08

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 Set
Harga: Negotiable
Kemasan rincian: Kotak kayu lapis atau hanya melakukan sebagai kebutuhan Anda.
Waktu pengiriman: 1-3 Bulan
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 1 pcs / 1-2,5 bulan
Hubungi sekarang
Detil Deskripsi produk
Nama: Multi Layer Automatic Coil Winding Machine untuk Motor Pompa Mikro warna: putih
Kecepatan Non-Beban: ≤1500r / mnt Pilot: 200mm
Nomor Transfer: 2-6 pcs Dimensi: (L) 1500 * (W) 1200 * (H) 2100mm
Winding Head: 8pcs Tekanan udara: ≥0.45MPa
jarak perpindahan: ≥170mm Otomatis kelas: Semi-otomatis

Multi Layer Automatic Coil Winding Machine untuk Motor Pompa Mikro

1. Dapat mengatur 100 jenis teknik berliku kawat, mudah dibaca;
2. Secara otomatis memasukkan fungsi kawat, dapat menyelesaikan teknik kawat berliku mengikuti pengaturan;
3. Berliku tegangan mengadopsi dua arah Mitsubishi tensioner magnetik untuk mengatur berliku, memasukkan, siaga;
4. Alat pemindah-pindah yang cepat;
5. Memiliki 3 set Jepang Panasonic servo motor (1X1KW, 2X1.5KW), seri terbaru OMRON PLC, mereka memiliki hubungan perhitungan stabil dan dapat diandalkan, dilengkapi dengan layar sentuh warna Jepang Pro-face 10.4 dan MITSUBISHI tensioner, teknik kawat berliku akan fleksibel untuk mengatur, dan memiliki berbagai jenis tampilan kegagalan dan alarm acoustio-opitical.
6. Fitting pneumatik menggunakan pita impor yang terkenal.

(1) Parameter Teknis Utama

Model DR08
Diameter kawat 0,08-0.8mm
Tidak - beban Kecepatan ≤3000r / mnt
Berliku-liku kepala 8 pcs
Diameter bingkai 20-120mm
Max.Transfer jarak ≤250mm
Tekanan udara ≥0.4MPa
Sumber Daya listrik 220V / 50 / 60Hz 0.75Kw
Berat 850kgs
Dimensi (L) 1500 * (W) 1200 * (H) 2100mm

(2) Langkah-langkah pengoperasian mesin ini


Sekitar 1000pcs / 8 jam, itu hanya ide kasar, tergantung pada nomor slot armature dan nomor giliran.
Muat angker pada pesawat ulang-alik secara manual, tekan tombol MULAI, pesawat ulang-alik akan mengirim armatur ke posisi belitan, dan penggulungan otomatis, pengindeksan dan pemotongan kawat, setelah selesai, pesawat ulang-alik akan mengambil armatur selesai dari posisi belitan, operator membongkar armatur selesai , satu siklus selesai.

(3) Fungsi dan karakteristik utama mesin


Winding tooling: setiap mesin memiliki satu set tooling berliku dan tiga bentuk gulungan vertikal.
Seluruh perangkat dapat diubah, dan dibutuhkan sekitar 15 menit.
Turntable adalah dua struktur stasiun. Ini mengadopsi sistem servo untuk memutar dan formulir transfer indeks.
Biarkan tiga kawat berliku secara bersamaan.
Spindel utama dikontrol oleh motor servo. Koil keakuratan angka adalah ± 1 putaran.
Kecepatan rotasi kerja dapat diatur. Mesin tidak memiliki getaran dan kebisingan yang berbeda.
Bebas kerusakan email dan kancing kawat. Setelah kawat tembaga habis, mesin akan berhenti secara otomatis.
PLC dapat mengatur nomor belokan, kecepatan berliku, ketinggian tooling yang tenggelam, kecepatan sunkle tooling dan arah putaran.
X andY spindle hooker kawat dan pemotong kawat mengadopsi sistem servo. Dapat menyesuaikan panjang kawat jembatan dan kawat timah.
Tooling sunk mengadopsi sistem servo. Jumlah segmen maksimal dari alat yang tenggelam adalah 6.

(4) OEM / ODM Profil


Mengambil keuntungan penuh dari para insinyur yang berpengalaman, para profesional yang terampil, peralatan yang sempurna, kontrol proses manufaktur yang ketat dan layanan jaringan jangkauan luas, kami berdedikasi untuk menyediakan pelanggan kami dengan solusi yang dioptimalkan untuk pembuatan motor listrik. Sejauh ini, kecuali pangsa pasar besar di China, kami mengekspor mesin ke negara-negara di seluruh dunia seperti Amerika Serikat, Italia, Australia, India, Brasil, Meksiko, Turki, Thailand, Vietnam, Iran, dll, dan mesin kami berbagi reputasi yang hebat di antara pelanggan untuk itu tahan lama, kinerja yang dapat diandalkan, harga terjangkau, dan after-service yang baik.

(5) Profil Jalur Produksi

Dengan layanan yang baik, tim profesional dan kualitas yang andal, Nide menyediakan pelanggan dengan berbagai jenis motor AC, motor DC, BLDC jasa konsultasi teknis manufaktur motor dan layanan proyeksi Turn-key, termasuk evaluasi biaya motor, manufaktur tahu-bagaimana, pelatihan staf, dan menyelesaikan proyek kunci putar.

(6) Tentang Smart

SMT Alliance Automation (Suzhou) Co., Ltd. adalah perusahaan patungan Sino-AS antara Suzhou Smart Motor Equipment Manufacturing Co, Ltd, didirikan pada tahun 2010, dan Alliance Automation (Suzhou) Ltd., anak perusahaan di China Alliance Winding Equipment, Inc. didirikan pada 1947. Berdasarkan pengalaman R & D dan teknologi AWE selama puluhan tahun, SMT Alliance mengintegrasikan desain teknologi, manufaktur, pengelolaan dan pemasaran untuk mencapai keunggulan pelengkap dan pengembangan bersama.
Produk ini terutama diterapkan dalam motor mobil energi baru, motor servo, generator, motor tiga fase, motor pompa, motor kompresor, motor alat rumah tangga dan motor induksi lainnya. Sebagai pemimpin dunia, kami memiliki keunggulan yang jelas dalam perakitan stator dan rotor inti, insulasi celah, belitan otomatis, penyisipan otomatis, peleburan otomatis, impregnasi resin otomatis dan teknologi produksi motor lainnya untuk berbagai ukuran dan bentuk slot stator.
