Mesin Electric Motor Stator Winding, Mesin Motor Double Station Winding

Mesin Electric Motor Stator Winding, Mesin Motor Double Station Winding

  • Mesin Electric Motor Stator Winding, Mesin Motor Double Station Winding
Mesin Electric Motor Stator Winding, Mesin Motor Double Station Winding
Detail produk:
Tempat asal: Cina
Nama merek: SMT
Sertifikasi: SGS / ISO / BV
Nomor model: SR350
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
Kemasan rincian: Film pembungkus plastik, paket vakum dan kotak kayu lapis. Ukuran paket tergantung pada ukuran mesi
Waktu pengiriman: 40-45 hari setelah menempatkan pesanan
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 15 Set / Set per Bulan
Kontak
Detil Deskripsi produk
Nama: Mesin Winding Motor Stasiun Ganda untuk Produksi Motor Listrik AC / DC Model: SMT-SR350
Kepala yang berliku: Buah ganda Tegangan: 220v, 50 / 60hz
Kekuasaan: 1.5KW NW: ≈900Kg
Jaminan: 1 tahun Warna: Disesuaikan
Cahaya Tinggi:

motor listrik kumparan berliku mesin

,

kipas langit-langit berliku mesin


Mesin Winding Motor Stasiun Ganda untuk Motor Listrik Produksi AC / DC SMT-SR350


Parameter teknik



Model SMT-SR350
Diameter kawat Φ0.3mm ~ Φ1.2mm
Diameter bentuk berliku ≤Φ380mm
Kepala berliku 2 lembar
Jarak transfer ≤250mm
Bongkar kecepatan berliku ≤1500r / mnt
Tekanan udara ≥0.4MPa
Sumber Daya listrik 220V / 50 / 60Hz 1.5Kw
Bobot ≈900Kg
Dimensi (L) 2000 × (W) 1450 × (H) 1500mm


Instruksi Singkat Mesin

Mesin "Mesin Winding Motor Stasiun Ganda untuk Produksi Motor Listrik AC / DC"digunakan untuk menggulung kabel listrik ke alat penggulung secara otomatis dan teratur. Khusus untuk stasiun kerja terpisah ganda.
Operator perlu membongkar kumparan secara manual sementara itu mudah diperbaiki dengan biaya rendah jika terjadi kesalahan.


Dilengkapi dengan stasiun lilitan ganda dan kepala lilitan, yang dapat menggulung dua kumparan grup pada satu waktu atau secara otomatis.Operator perlu membongkar kumparan secara manual.Dua stasiun bekerja secara terpisah sehingga dapat menghemat waktu bongkar muat karena yang satu berliku dan yang satu lagi bisa dibongkar.


1. Aplikasi mesin kumparan motor berliku

Mesin penggulung kumparan motor semi otomatis cocok untuk motor kipas, motor kipas meja, motor mesin cuci dan berbagai motor kecil, kumparan motor persegi, bulat dan multi-layer.

Sebagai produsen dan pemasok mesin manufaktur motor yang sangat baik, Nide Mechanical dapat menyediakan peralatan manufaktur motor profesional dan layanan konsultasi teknologi manufaktur motor.



2. Data teknis mesin kumparan motor berliku:



Nama Produk: mesin kumparan motor semi otomatis untuk motor kipas dan motor mesin cuci
Warna mesin: RAL7035 (atau sesuai kebutuhan pelanggan)
Diameter Kawat: 0,5-1,5 mm;
Diameter ayunan: 500mm;
Diameter bekas berliku: Maks. 350mm
Akurasi Turn No: 0,2%;
Kepala pengumpan kawat: 1-4 buah
Jarak transfer: 170-300mm
Nomor kabel array: 1-12;
Kecepatan kerja (tanpa beban): 0-800 (menurut kawat berdiameter berbeda, kecepatannya dapat disesuaikan tanpa langkah, tidak ada getaran atau kebisingan yang jelas;)
Kecepatan rotasi maksimum: 1600R.PM
Produktivitas mesin: sekitar 1000 pcs / 8 jam
Input daya: 220V / 50Hz
Tekanan udara: 0,5-0,8MPa
Kekuasaan: 0.75KW
Daya motor utama: 2.2KW-6P;
Konverter frekuensi: 2.2KW;
Panjang efektif spindel persegi: 520mm .;
Dimensi spindel persegi: 20 * 20 * 625mm;
Dimensi Mesin: 1550mm × 1250mm × 1450mm
Berat mesin: ≈ 850kg



3. Karakteristik mesin motor coil winding

Slotting otomatis, penyadapan otomatis, operator hanya perlu memasukkan dan mengambil cetakan berliku, dan mengeluarkan gulungan luka dari cetakan.

dengan dua poros poros persegi berliku;

getaran rendah dan kebisingan rendah;

Tidak ada kerusakan atau kerusakan email pada kawat;

Suku cadang dan bantalan listrik utama menyesuaikan suku cadang motor berkualitas tinggi;

Nomor belokan, diameter kawat, lebar susunan kawat, jarak transfer, arah belitan, dan arah susunan kawat semuanya dapat diatur pada pengontrol;

Array kawat: motor pijakan + batang sekrup;

Total 999 parameter model dapat diatur;

Mesin secara otomatis akan berhenti setelah gulungan kawat selesai;

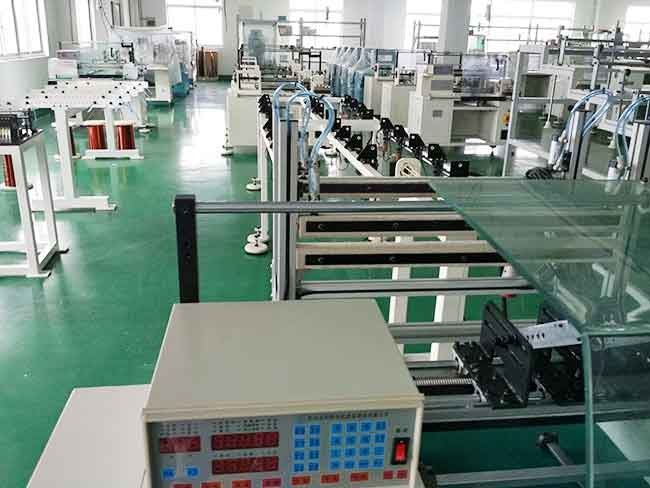

4. Motor coil berliku menampilkan gambar mesin:

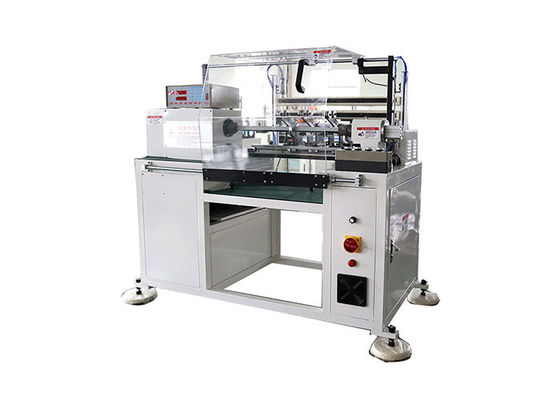

Mesin Electric Motor Stator Winding, Mesin Motor Double Station Winding 0

(6) Profil Perusahaan - Suzhou Smart motor Equipment Manufacturing Co., Ltd

Suzhou Smart Motor Equipment Manufacturing Co, Ltd adalah produsen di kota Suzhou, Cina, yang berspesialisasi dalam R&D, memproduksi dan menjual peralatan otomatis untuk produksi motor serta mengekspor peralatan ke dunia.Perusahaan ini sekarang memiliki hampir 81 karyawan termasuk lebih dari 10 insinyur dan teknisi, dengan luas bangunan sekitar 5.000 meter persegi dan kumpulan peralatan produksi dan peralatan canggih yang sedang diuji.

Video dan gambar yang lebih indah dapat ditemukan di tautan di bawah ini.Kami menunggumu disana!
Mesin Electric Motor Stator Winding, Mesin Motor Double Station Winding 1
