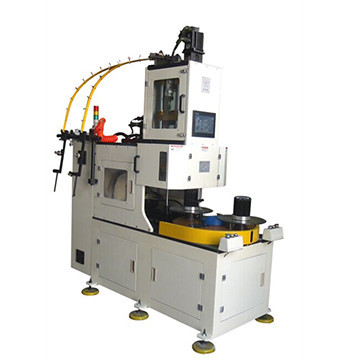

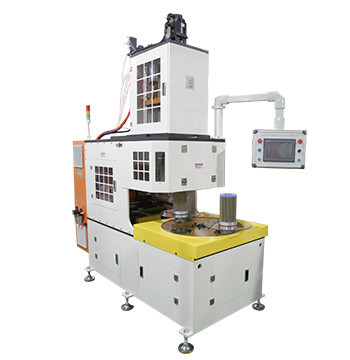

Stator Full-Automatic Winding Machine 2000r/min 150mm tumpukan

Mesin Penggulung Koil Otomatis untuk Motor Induksi Motor AC

Mesin ini terutama digunakan untuk penggulungan stator 2 kutub. Satu stator akan digulung dalam setiap siklus, sangat meningkatkan efisiensi produksi, pemuatan dan pelepasan cetakan otomatis, untuk mengurangi intensitas tenaga kerja buatan. Proses penggulungan dapat mewujudkan penyadapan (5 kali), fungsi penjepitan, langkah dan sudut poros langkah tuas garpu terbang dapat disesuaikan dalam rentang tertentu sesuai kebutuhan. Rangka paduan aluminium total (perawatan oksidasi anodik) dengan perlindungan akrilik impor. Listrik terutama dikendalikan oleh PLC, tampilan, dan konverter frekuensi. Pengaturan, tampilan yang aman dan andal.

Fungsi dan karakteristik utama mesin

Mesin penggulung koil motor listrik adalah mesin penggulung vertikal otomatis dua stasiun, Meja putar adalah struktur dua stasiun. Ia mengadopsi sistem servo untuk memutar dan mentransfer indeks.

Mampu menggulung koil dengan tepat ke roda gila seperti garpu dan dengan mudah memindahkan koil ke penyisip koil, dengan efisiensi tinggi dan efek penggulungan penyisipan yang hebat.

Setiap mesin penggulung koil memiliki satu set perkakas penggulung dan tiga bentuk penggulungan vertikal.

Seluruh set perkakas dapat diubah, dan membutuhkan waktu sekitar 15 menit.

Sumbu utama dikendalikan oleh motor servo. Akurasi jumlah putaran koil adalah ±1 putaran.

PLC dapat mengatur jumlah putaran, kecepatan penggulungan, tinggi tenggelam perkakas, kecepatan tenggelam perkakas, dan arah penggulungan.

Sumbu X dan Y dari pengait kawat dan pemotong kawat mengadopsi sistem servo. Ia dapat menyesuaikan panjang kawat jembatan dan kawat timah.

Perkakas tenggelam mengadopsi sistem servo. Jumlah segmen maksimum perkakas tenggelam adalah 6.

Memungkinkan dua kawat menggulung secara bersamaan.

Dan itu dilengkapi dengan fungsi tampilan putaran dinamis, putaran aktual, set putaran, penyebab kegagalan, dan pemeriksaan mandiri posisi.

Bebas dari kerusakan enamel dan jepretan kawat. Setelah kawat tembaga habis, mesin akan berhenti secara otomatis.

Mesin penggulung koil otomatis tidak memiliki getaran dan kebisingan yang berbeda.

(1) Data Teknis Utama

(2) Aplikasi

Mesin ini cocok untuk penggulungan koil 2 kutub, 4 kutub, dan 6 kutub.

(3) Fungsi dan karakteristik utama mesin

Perkakas penggulung: setiap mesin memiliki satu set perkakas penggulung dan tiga bentuk penggulungan vertikal.
Seluruh set perkakas dapat diubah, dan membutuhkan waktu sekitar 15 menit.
Meja putar adalah struktur dua stasiun. Ia mengadopsi sistem servo untuk memutar dan mentransfer indeks.
Memungkinkan tiga kawat menggulung secara bersamaan.
Sumbu utama dikendalikan oleh motor servo. Akurasi jumlah putaran koil adalah ±1 putaran.
Kecepatan rotasi kerja dapat diatur. Mesin tidak memiliki getaran dan kebisingan yang berbeda.
Bebas dari kerusakan enamel dan jepretan kawat. Setelah kawat tembaga habis, mesin akan berhenti secara otomatis.
PLC dapat mengatur jumlah putaran, kecepatan penggulungan, tinggi tenggelam perkakas, kecepatan tenggelam perkakas, dan arah penggulungan.
Sumbu X dan Y dari pengait kawat dan pemotong kawat mengadopsi sistem servo. Ia dapat menyesuaikan panjang kawat jembatan dan kawat timah.
Perkakas tenggelam mengadopsi sistem servo. Jumlah segmen maksimum perkakas tenggelam adalah 6.

(4) Profil OEM/ODM

Dengan memanfaatkan sepenuhnya insinyur berpengalaman, profesional terampil, peralatan sempurna, kontrol proses manufaktur yang ketat, dan jaringan layanan yang luas, kami berdedikasi untuk menyediakan pelanggan kami dengan solusi optimal untuk manufaktur motor listrik. Sejauh ini, kecuali pangsa pasar yang besar di China, kami mengekspor mesin kami ke negara-negara di seluruh dunia seperti AS, Italia, Australia, India, Brasil, Meksiko, Turki, Thailand, Vietnam, Iran, dll, dan mesin kami berbagi reputasi besar di antara pelanggan karena kinerja yang tahan lama dan andal, harga yang wajar, dan layanan purna jual yang baik.

(5) Profil Lini Produksi

Dengan layanan yang baik, tim profesional, dan kualitas yang andal, SMT menyediakan pelanggan dengan berbagai jenis motor AC, motor DC, layanan konsultasi teknis manufaktur motor BLDC dan layanan proyek Turn-key, termasuk evaluasi biaya motor, pengetahuan manufaktur, pelatihan staf, dan proyek turn-key lengkap.
