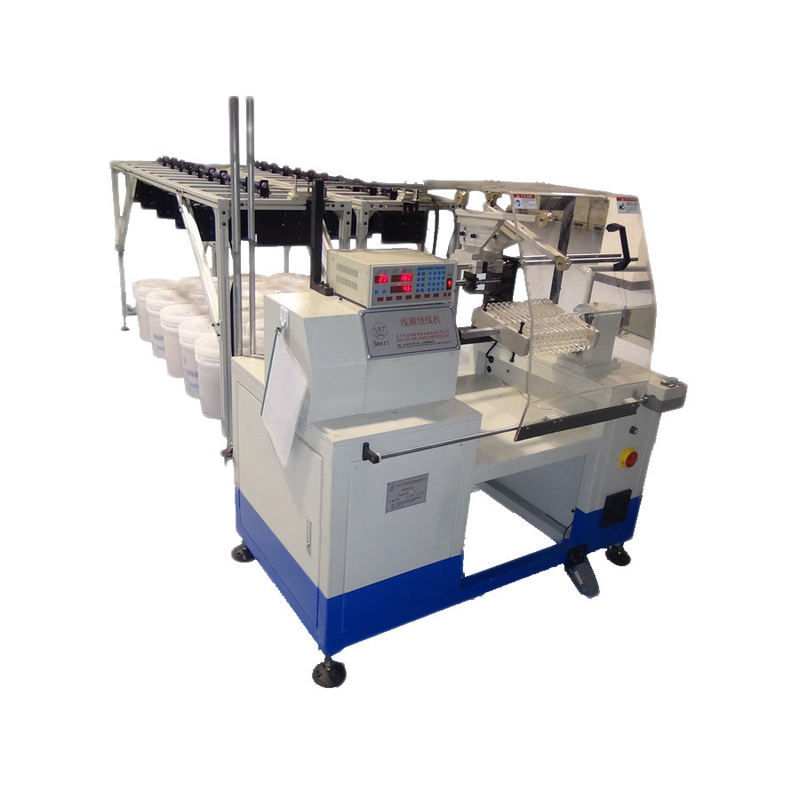

220V 2.2Kw Semi-otomatis Stator Winding Machine untuk Auto Starter

SMT - Mesin Penggulung Stator Otomatis R650 Untuk Stator Starter Otomatis Mobil

1. Mengadopsi pengontrol tujuan khusus untuk mewujudkan fungsi penggulungan otomatis, penyusunan otomatis, penyeberangan slot, pemasangan otomatis melalui tabung lilin dan pengaturan keluaran, dll.
2. Mesin ini cocok untuk menggulung koil untuk motor daya besar.
3. Perkakas dapat memanjang dan menarik kembali secara otomatis, oleh karena itu, tidak perlu mengeluarkan perkakas saat mengeluarkan koil yang sudah jadi, sehingga mengurangi tenaga kerja dan meningkatkan efisiensi.
4. Dapat menghasilkan koil dengan dimensi berbeda yang untuk stator ukuran seri yang sama dengan menyesuaikan perkakas, dan tegangan dapat disesuaikan.

(1) Parameter Teknis Utama

(2) Langkah-langkah pengoperasian mesin ini

Efisiensi produksi mesin ini
Sekitar 1000pcs/8 jam, itu hanya gambaran kasar, tergantung pada jumlah slot angker dan jumlah putaran.
Muat angker pada kereta luncur secara manual, tekan tombol START, kereta luncur akan mengirimkan angker ke posisi penggulungan, dan penggulungan otomatis, pengindeksan dan pemotongan kawat, setelah selesai, kereta luncur akan mengeluarkan angker yang sudah jadi dari posisi penggulungan, operator membongkar angker yang sudah jadi, satu siklus selesai.

(3) Fungsi dan Karakteristik Utama Mesin

Perkakas penggulung: setiap mesin memiliki satu set perkakas penggulung dan tiga bentuk penggulungan vertikal.
Seluruh set perkakas dapat diubah, dan membutuhkan waktu sekitar 15 menit.
Meja putar adalah struktur dua stasiun. Ia mengadopsi sistem servo untuk memutar dan mengindeks bentuk transfer.
Memungkinkan tiga kawat menggulung secara bersamaan.
Spindel utama dikendalikan oleh motor servo. Akurasi jumlah putaran koil adalah ±1 putaran.
Kecepatan rotasi kerja dapat diatur. Mesin tidak memiliki getaran dan kebisingan yang berbeda.
Bebas dari kerusakan enamel dan putus kawat. Setelah kawat tembaga habis, mesin akan berhenti secara otomatis.
PLC dapat mengatur jumlah putaran, kecepatan penggulungan, tinggi tenggelam perkakas, kecepatan tenggelam perkakas, dan arah penggulungan.
Spindel X dan Y dari pengait kawat dan pemotong kawat mengadopsi sistem servo. Ia dapat menyesuaikan panjang kawat jembatan dan kawat timah.
Tenggelam perkakas mengadopsi sistem servo. Jumlah segmen maksimum dari tenggelam perkakas adalah 6.

(4) Profil OEM/ODM

Dengan memanfaatkan sepenuhnya insinyur berpengalaman, profesional terampil, peralatan sempurna, kontrol proses manufaktur yang ketat, dan jaringan layanan yang luas, kami berdedikasi untuk menyediakan pelanggan kami dengan solusi optimal untuk manufaktur motor listrik. Sejauh ini, kecuali pangsa pasar yang besar di China, kami mengekspor mesin kami ke negara-negara di seluruh dunia seperti AS, Italia, Australia, India, Brasil, Meksiko, Turki, Thailand, Vietnam, Iran, dll, dan mesin kami berbagi reputasi besar di antara pelanggan karena kinerja yang tahan lama dan andal, harga yang wajar, dan layanan purna jual yang baik.

(5) Profil Lini Produksi

Dengan layanan yang baik, tim profesional, dan kualitas yang dapat diandalkan, SMT  menyediakan pelanggan dengan berbagai jenis motor AC, motor DC, layanan konsultasi teknis manufaktur motor BLDC dan layanan proyek Turn-key, termasuk evaluasi biaya motor, pengetahuan manufaktur, pelatihan staf, dan proyek turn-key lengkap.

(6) Tentang Smart

Terletak di Suzhou, kota industri yang indah, jantung perdagangan di Delta Sungai Yangtze, Smart mengkhususkan diri dalam R&D, manufaktur, dan penjualan mesin motor induksi. Mesin kami yang diproduksi di pabrik Suzhou terutama diterapkan pada motor induksi seperti motor mesin cuci, motor AC, motor pompa, motor koil, motor tiga fase, motor kipas, dan motor kompresor, dll.
