Mesin Pencetakan Winding Stator Horisontal untuk Kompresor dan Industri Motor dengan 60-150mm Stator I.D
Ringkasan Produk
Mesin Penyisipan Kumparan Lilitan Motor Kompresor Penyisipan Horizontal Kumparan Lilitan dan Kertas Mesin Penyisipan Kumparan Lilitan Motor Kompresor seri QX memiliki desain perkakas modular untuk perubahan perkakas yang cepat (waktu perubahan 8 menit). Struktur penyisipan lilitan horizontalnya ...
Atribut Kustom Produk
Nama:
Kumparan Motor Kompresor Memasukkan Mesin Memasukkan Gulungan dan Kertas Horisontal Horisontal
Model:
SMT-QX08
ID Stator:
≥φ60mm
Stator O.D:
≤Φ210mm
Cara operasi:
horisontal
Kabel:
Cu / al
Aplikasi:
Motor motor/industri kompresor
OEM:
Oke
Menyoroti:
Mesin Penyisipan Lilitan Stator dengan ID Stator 60-150mm
,Mesin Penyisipan Lilitan Stator untuk Aplikasi Motor Kompresor
,Mesin Penyisipan Lilitan Stator untuk Aplikasi Motor Industri
Properti Dasar
Tempat asal:
CINA
Nama merek:
SMT
Sertifikasi:
ISO / BV / SGS
Nomor model:
SMT-QX08
Properti Perdagangan
Kuantitas min Order:
1 set
Harga:
Dapat dinegosiasikan
Kemasan rincian:
Mesin penyisipan koil dikemas dengan casing kayu lapis. Dimensinya sesuai dengan mesin dan ukuran ba
Waktu pengiriman:
60 hari kerja setelah memesan
Syarat-syarat pembayaran:
T/t, l/c
Menyediakan kemampuan:
10 ~ 20 set per 3 bulan
Deskripsi Produk
Mesin Penyisipan Kumparan Lilitan Motor Kompresor Penyisipan Horizontal Kumparan Lilitan dan Kertas
Mesin Penyisipan Kumparan Lilitan Motor Kompresor seri QX memiliki desain perkakas modular untuk perubahan perkakas yang cepat (waktu perubahan 8 menit). Struktur penyisipan lilitan horizontalnya sangat ideal untuk produksi stator besar dan dapat diintegrasikan dengan platform bantalan mata sapi dan Mesin Perluasan Kumparan untuk penyisipan lilitan tiga kali lipat, mengurangi intensitas tenaga kerja dan menyederhanakan pemuatan/pembongkaran.
Parameter Teknis
| Model | SMT-QX08 |
|---|---|
| Stator I.D | Φ60~Φ150mm |
| Stator O.D | ≤Φ210mm |
| Tinggi Tumpukan | ≤190mm |
| Perjalanan Perkakas | ≤90mm |
| Kawat yang Kompatibel | Cu / AL |
| Rentang jumlah slot | 24~48 slot |
| Catu daya | 380V/50/60Hz 5Kw |
| Berat | ≈1050Kg |
| Dimensi | (P)2380×(L)1180×(T)1700mm |
Fitur Utama
- Secara otomatis memasukkan kumparan lilitan dan isolasi baji ke dalam slot stator dalam satu operasi
- Pendorong kumparan digerakkan oleh motor servo dengan fungsi pra-dorong
- Pemotongan dan pengindeksan kertas digerakkan oleh motor servo dengan kecepatan yang dapat disesuaikan
- Panjang kertas baji yang dapat disesuaikan dengan pemberian slot-demi-slot, slot interval, atau slot lewati
- Pengontrol PLC dengan kemampuan deteksi dan diagnosis kesalahan
- Perangkat pra-pemberian kertas memastikan panjang kertas yang konsisten
- Pemotongan kertas suhu rendah dengan perangkat pemanas terintegrasi
- Kecepatan pendorong kumparan yang dapat disesuaikan untuk ukuran kawat yang berbeda
- Pengoperasian berdiri ergonomis dengan tombol start dua tangan
- Waktu perubahan cepat sekitar 10 menit
Spesifikasi Komponen
- Pengontrol PLC: INOVANCE (China)
- Sistem motor servo: INOVANCE (China)
- Elemen sensor: OMRON (Jepang), AUTONICS (Korea)
- Komponen listrik lainnya: SCHNEIDER (Prancis), IDEC (Jepang), Delixi (China)
- Sekrup bola: HIWIN (Taiwan)
- Bantalan: NSK (Jepang), SKF (Swedia)
- Elemen pneumatik: AirTAC (Taiwan)
- Tekanan sumber udara: 0,5~1MPa
- Daya: 6,5 Kw (konfigurasi sebenarnya dapat bervariasi)
- Sumber Daya: 3-fase 415V/50Hz
- Berat: ≈1150Kg
- Dimensi: (P)2380×(L)1280×(T)1700mm
Aplikasi
Mesin ini dirancang untuk berbagai motor induksi termasuk motor mesin cuci, motor AC, motor pompa, motor servo presisi, motor tiga fase industri, motor kipas, dan motor energi baru.
Layanan dan Dukungan
Kami mengkhususkan diri dalam mengembangkan dan memproduksi mesin untuk produksi motor induksi, menawarkan solusi khusus jika diperlukan. Layanan kami meliputi:
- Garansi satu tahun dengan dukungan teknis gratis dan suku cadang pengganti
- Layanan purna jual luar negeri dengan respons cepat
- Konsultasi teknis manufaktur dan layanan proyek turn-key
- Bantuan perencanaan tata letak lini produksi
- Pelatihan staf dan layanan evaluasi biaya motor

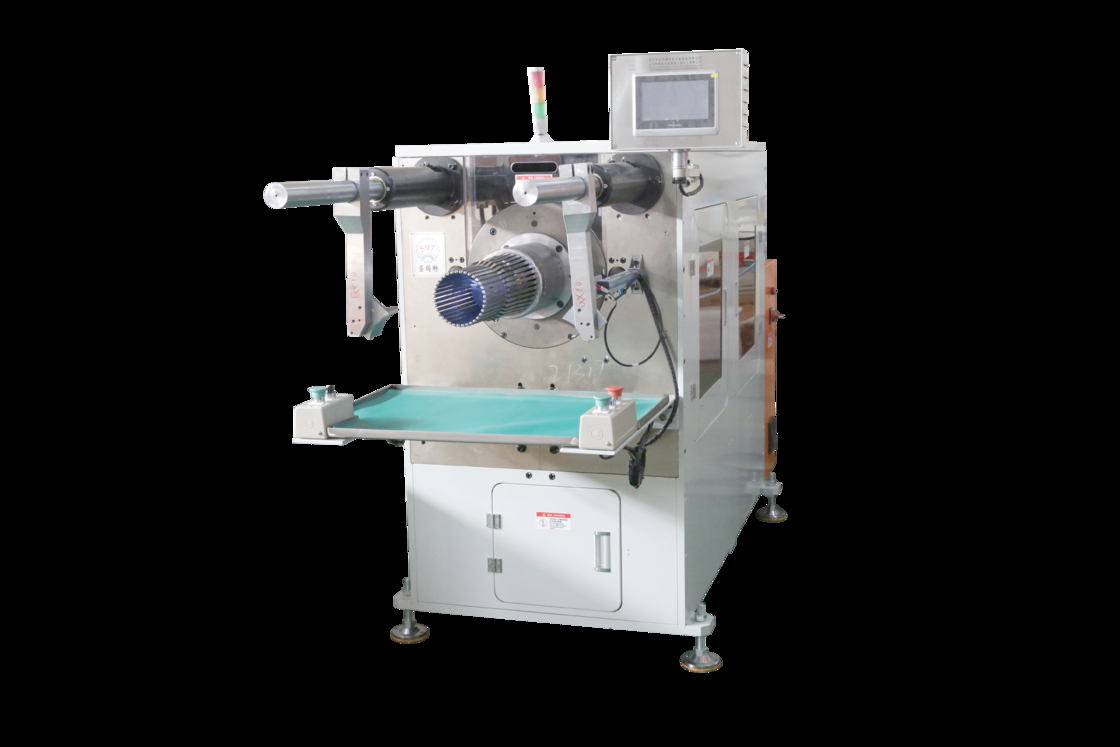

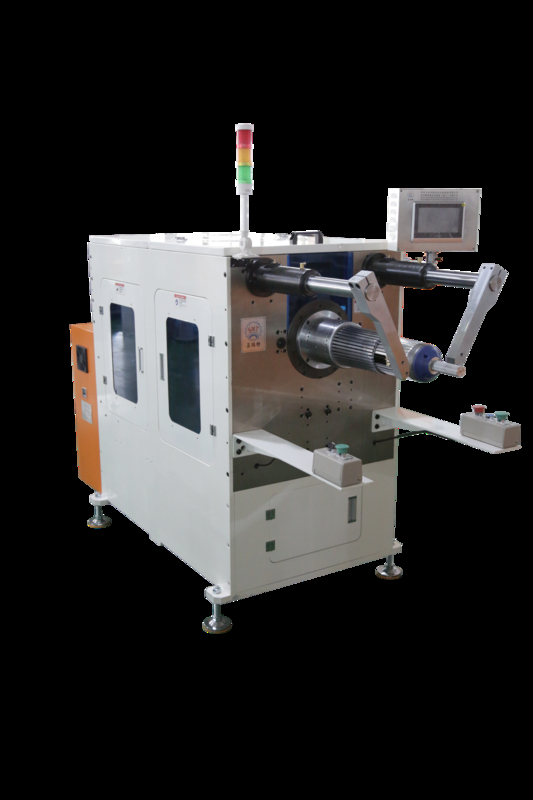

Gambar Produk
