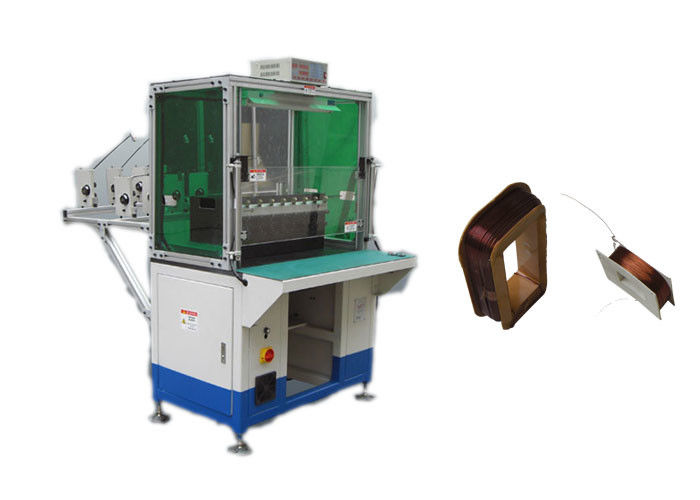

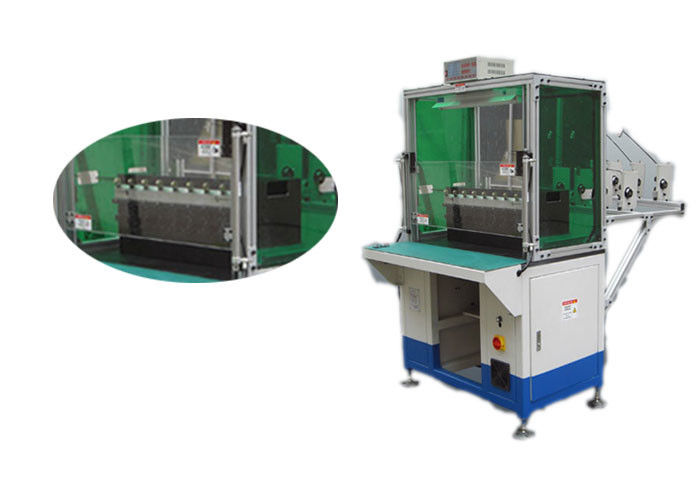

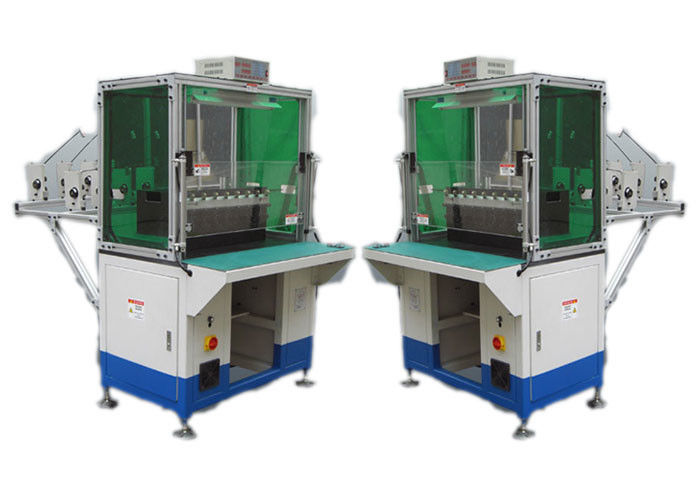

Mesin Lilit Motor Listrik yang Disesuaikan, Mesin Lilit Alternator

MOQ:	1 set
Harga:	Dapat dinegosiasikan
Kemasan Standar:	Kotak Kayu Lapis atau lakukan saja sesuai kebutuhan Anda.
Periode Pengiriman:	29-58 hari
Metode Pembayaran:	T/T,L/C
Kapasitas Pasokan:	1 buah / 29-58 hari

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Tiongkok

Nama merek

Sertifikasi

ISO9001/SGS

Nomor model

SMT-DR08

Nama:

Mesin Penggulung Angker Alternator Motor Listrik

Kecepatan non-beban:

≤1500r/menit

Pilot:

200mm

Nomor Transfer:

2-6 buah

Dimensi:

(P)1500*(L)1200*(T)2100mm

Kepala berliku:

8 buah

Tekanan udara:

≥0,45MPa

Jarak Transfer:

≥170mm

Nilai otomatis:

Setengah otomatis

Disesuaikan:

Disesuaikan

Menyoroti:

mesin lilit motor listrik yang disesuaikan

mesin lilit alternator dengan garansi

mesin lilit motor listrik untuk alternator

Deskripsi Produk

Mesin Penggulung Motor Listrik yang Disesuaikan, Mesin Penggulung Alternator

Informasi yang Diperlukan untuk Permintaan Lini Produksi Rotor

Untuk kustomisasi yang optimal, harap berikan gambar detail termasuk:

Gambar laminasi rotor
Gambar perakitan rotor
Gambar tumpukan rotor
Gambar diagram penggulungan rotor (termasuk diameter kawat dan jumlah lilitan)
Gambar komutator
Gambar poros
Volume ketidakseimbangan sisa dan volume ketidakseimbangan awal yang diperlukan
Spesifikasi bahan baji dan kertas isolasi
Produktivitas yang dibutuhkan
Persyaratan teknis lainnya

Penyediaan sampel fisik direkomendasikan untuk hasil terbaik.

Parameter Teknis Utama

Model	DR08
Diameter Kawat	0.08-0.8mm
Kecepatan Tanpa Beban	≤3000r/min
Kepala Penggulung	8 buah
Diameter Rangka	20-120mm
Jarak Transfer Maks.	≤250mm
Tekanan Udara	≥0.4MPa
Catu Daya	220V/50/60Hz 0.75Kw
Berat	850kgs
Dimensi	(P)1500(L)1200(T)2100mm

Proses Operasi

Kapasitas produksi perkiraan: 1000 buah/8 jam (bervariasi berdasarkan slot armature dan jumlah lilitan).

1. Operator memuat armature secara manual ke dalam shuttle

2. Tekan tombol START untuk memulai proses otomatis

3. Shuttle mengirimkan armature ke posisi penggulungan

4. Mesin melakukan penggulungan otomatis, pengindeksan, dan pemotongan kawat

5. Shuttle mengembalikan armature yang sudah selesai

6. Operator membongkar armature yang sudah selesai

Fitur Mesin

Perkakas Penggulung: Setiap mesin mencakup satu set perkakas penggulung dengan tiga bentuk penggulungan vertikal (waktu perubahan ≈15 menit)

Meja Putar: Struktur dua stasiun dengan rotasi dan pengindeksan yang dikendalikan servo

Kemampuan Multi-kawat: Penggulungan simultan hingga tiga kawat

Kontrol Presisi: Spindel utama yang dikendalikan servo memastikan akurasi ±1 putaran

Parameter yang Dapat Disesuaikan: PLC mengontrol jumlah putaran, kecepatan, tinggi/kecepatan perkakas, dan arah penggulungan

Manajemen Kawat: Spindel X/Y yang dikendalikan servo untuk penyesuaian kawat jembatan/timbal yang presisi

Fitur Keamanan: Berhenti otomatis saat kawat habis; tidak ada kerusakan enamel atau putus kawat

Tooling Sunk: Dikendalikan servo dengan maksimum 6 segmen

Kemampuan OEM/ODM

Keahlian kami dalam manufaktur motor listrik menggabungkan insinyur berpengalaman, profesional terampil, peralatan canggih, dan kontrol proses yang ketat untuk memberikan solusi yang dioptimalkan. Mesin kami diekspor ke seluruh dunia (AS, Italia, Australia, India, Brasil, Meksiko, Turki, Thailand, Vietnam, Iran) dan terkenal karena daya tahan, keandalan, harga yang kompetitif, dan layanan purna jual yang sangat baik.

Layanan Lini Produksi

Kami menyediakan konsultasi teknis komprehensif dan layanan proyek turn-key untuk manufaktur motor AC/DC/BLDC, termasuk evaluasi biaya, pengetahuan manufaktur, pelatihan staf, dan solusi lini produksi lengkap.

Tentang Smart

Suzhou Smart Motor Equipment Manufacturing Co., Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam desain, produksi, dan penjualan peralatan manufaktur motor. Dengan 150 karyawan (termasuk 30+ insinyur), fasilitas seluas 20.000m², dan peralatan produksi/pengujian canggih, kami menyediakan lini produksi lengkap (dari penggulungan koil hingga pembentukan stator akhir) untuk berbagai jenis motor. Disertifikasi oleh Sistem Manajemen Mutu ISO9001:2000 sejak 2012.
