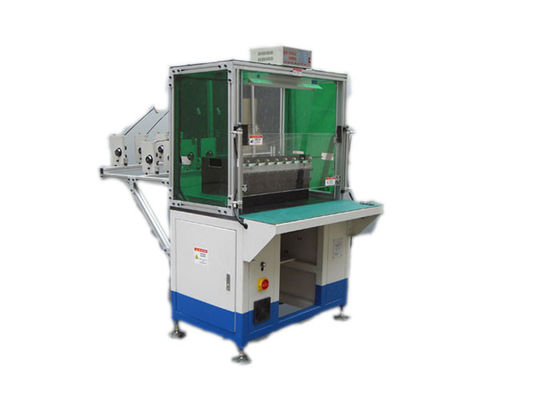

Disesuaikan Electric Motor Winding Machine, Alternator Winding Machine

Mesin Berliku Motor Listrik yang Disesuaikan, Mesin Berliku Alternator

Informasi yang diperlukan untuk penyelidikan lini produksi rotor
Akan lebih baik jika pelanggan dapat mengirimkan gambar detail kepada kami termasuk informasi di bawah ini.
1. Gambar laminasi rotor
2. Rotor merakit gambar
3. Gambar tumpukan rotor
4. Gambar diagram lilitan rotor: dengan diameter kawat rotor dan nomor belok
5. Gambar komutator
6. Gambar poros
7. Volume ketidakseimbangan residu yang diperlukan dan volume ketidakseimbangan awal
8. Bahan kertas baji dan isolasi
9. Produktivitas yang dibutuhkan
10. Persyaratan teknis lainnya
Jika memungkinkan, akan lebih baik jika pelanggan dapat mengirimkan sampel kepada kami.

(1) Parameter Teknis Utama

(2) Langkah-langkah pengoperasian mesin ini

Sekitar 1000 pcs/8 jam, itu hanya ide kasar, tergantung pada nomor slot angker dan nomor belokan.
Muat armature pada shuttle secara manual, tekan tombol START, shuttle akan mengirimkan armature ke posisi berliku, dan belitan otomatis, pengindeksan dan pemotongan kawat, setelah selesai, shuttle akan mengeluarkan armature yang sudah jadi dari posisi berliku, operator membongkar armature yang sudah jadi , satu siklus selesai.

(3) Fungsi dan karakteristik utama mesin

Perkakas berliku: setiap mesin memiliki satu set perkakas berliku dan tiga bentuk belitan vertikal.
Seluruh rangkaian perkakas dapat diubah, dan dibutuhkan sekitar 15 menit.
Meja putar adalah struktur dua stasiun.Ini mengadopsi sistem servo untuk memutar dan mengindeks bentuk transfer.
Biarkan tiga kabel berliku secara bersamaan.
Spindel utama dikendalikan oleh motor servo.Akurasi nomor putaran kumparan adalah ±1 putaran.
Kecepatan rotasi kerja dapat diatur.Mesin tidak memiliki getaran dan kebisingan yang berbeda.
Bebas dari kerusakan email dan kawat patah.Setelah kabel tembaga habis, mesin akan otomatis berhenti.
PLC dapat mengatur nomor belokan, kecepatan belitan, tinggi tenggelam perkakas, kecepatan tenggelam perkakas, dan arah belitan.
Spindel X dan Y dari pelacur kawat dan pemotong kawat mengadopsi sistem servo.Itu dapat menyesuaikan panjang kawat jembatan dan kawat timah.
Perkakas tenggelam mengadopsi sistem servo.Jumlah segmen maksimum perkakas tenggelam adalah 6.

(4)Profil OEM / ODM

Mengambil keuntungan penuh dari insinyur yang berpengalaman, profesional yang terampil, peralatan yang sempurna, kontrol proses manufaktur yang ketat dan jaringan layanan cakupan yang luas, kami berdedikasi untuk menyediakan solusi optimal untuk manufaktur motor listrik kepada pelanggan kami.Sejauh ini, kecuali pangsa pasar besar di Cina, kami mengekspor mesin ke negara-negara di seluruh dunia seperti Amerika Serikat, Italia, Australia, India, Brasil, Meksiko, Turki, Thailand, Vietnam, Iran, dll, dan mesin kami berbagi reputasi besar di antara pelanggan untuk itu tahan lama, kinerja yang andal, harga yang wajar dan layanan purna jual yang baik.

(5) Profil Lini Produksi

Dengan pelayanan yang baik, tim profesional dan kualitas yang dapat diandalkan, SMT menyediakan pelanggan dengan berbagai jenis motor AC, motor DC, layanan konsultasi teknis pembuatan motor BLDC dan layanan proyeksi Turn-key, termasuk evaluasi biaya motor, pengetahuan manufaktur, pelatihan staf, dan menyelesaikan proyek turn-key.

(6) Tentang Cerdas

Suzhou Smart motor Equipment Manufacturing Co, Ltd adalah salah satu perusahaan kunci berteknologi tinggi yang mengkhususkan diri dalam merancang, memproduksi dan menjual peralatan manufaktur motor di Cina.Perusahaan sekarang memiliki hampir 150 karyawan, termasuk lebih dari 30 insinyur dan teknisi, dengan luas bangunan sekitar 20.000 meter persegi dan seratus set peralatan produksi dan pengujian yang maju.Sekarang memenuhi syarat untuk merancang dan membuat lini produksi penuh (mulai dari lilitan koil hingga pembentukan akhir stator) untuk motor AC seperti motor peralatan rumah tangga, motor industri menengah dan kecil, motor pompa, motor rolling door dan motor mobil dll. 2012, SMT lulus sertifikasi Sistem Manajemen Mutu ISO9001: 2000.
