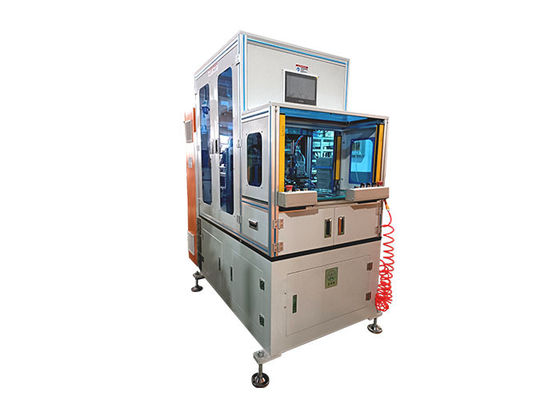

Mesin Lacing Stator Double Sides yang Didorong oleh 7 Servo Lacing Industri Motor Winding Coil Ends

(1) Fitur Utama Mesin Pengikat Koil Stator Sisi Ganda

A. Ia memiliki papan putar dengan dua stasiun, satu untuk mengikat, satu untuk memuat/mengunggah;

B. Mengadopsi dua jarum untuk mengikat kedua sisi stator penggulung kumparan secara otomatis;

C. Mengadopsi sistem kontrol PLC untuk mengontrol servo motor dari tujuh spindle;

D. Spindel utama, indeksasi stator dan osilasi kedua jarum digerakkan oleh servo motor;

E. Pengaturan kedua tinggi ujung kumparan secara otomatis dengan kontrol servo, pengaturan kisaran 19 ~ 60mm;

F. Penyesuaian tinggi tumpukan secara otomatis dengan kontrol servo;

G. Desain alat tipe terpisah;

H. Dengan fungsi diagnosis kesalahan;

I. Dapat melakukan mengikat slot dengan slot, slot interval, skip slot atau fancy lacing;

J. Dilengkapi dengan mekanisme pemakanan, pemotongan dan pengetatan otomatis;

K. Dirancang dengan struktur tegangan untuk menyesuaikan tingkat pengetatan ikatan;

L. Penggancangan, pembakaran dan penggandengan senar secara otomatis;

M. Sistem pelumasan otomatis opsional;

N. Dukungan untuk gulungan tali yang dipasang di tanah (gulungan silinder) adalah opsional;

O. Memperbaiki untuk menghindari kerusakan apapun pada kabel;

P. Dilengkapi dengan kisi pengaman, mengatur ulang secara otomatis pada sinyal;

Q. Dapat memenuhi persyaratan keamanan/ergonomis yang terkait;

R. Dengan penutup perlindungan luar tertutup;

S. Dengan jendela keamanan besar yang nyaman untuk pemeliharaan;

T. Operator bekerja dalam posisi berdiri;

U. Menekan tombol untuk memulai mesin dengan kedua tangan;

V. Waktu perubahan:

* Perubahan tinggi tumpukan: ≈1min; (parameter terkait dapat dipanggil di HMI langsung, tidak akan memakan waktu terlalu lama)

Perubahan pelat alat: ≈5 menit; (2 stasiun yang harus diganti)

(2) Parameter Teknis Stator Lacing Machine

(3) Aplikasi Stator Lacing Machine

Suitbale untuk berbagai motor, seperti motor peralatan rumah tangga, motor industri, motor pompa air dan banyak motor induksi lainnya.mesin ini bisa bekerja.

(4) Alokasi utama Stator Lacing Machine

PLC controller: Siemens (Jerman);

Sistem servo: Siemens (Jerman);

HMI: Siemens (Jerman);

Elemen sensor: OMRON ((Jepang), SCHNEIDER ((Perancis);

Sensor plug-in: OMRON ((Jepang);

Elemen listrik lainnya: SCHNEIDER (Perancis).

*Jika beberapa komponen tertentu tidak tersedia di SCHNEIDER, mereka akan digantikan oleh IDEC (Jepang) dan Delixi (Cina);

Bola sekrup: HIWIN ((Taiwan);

Bantalan: NSK ((Jepang), SKF ((Swedia);

Elemen pneumatik: AIRTAC (Taiwan); atau SMC (Jepang)

Tekanan udara: 0,6 ~ 1MPa;

Kekuatan: sesuai dengan konfigurasi aktual;

Sumber daya listrik: tiga fase 380V/60Hz;

Berat: ≈1200Kg; ((untuk referensi, sesuai dengan konfigurasi aktual)

Dimensi mm: L1600 × W900 × H1900; (untuk referensi, sesuai dengan konfigurasi yang sebenarnya)

(5) Rincian menunjukkan

Kabinet listrik - pelat alat dan papan putar - sistem pelumasan otomatis - peregangan untuk kontrol tegangan string
